H参数（混合参数）在两个端口网络中

什么是h参数（混合参数？）

混合参数(也称为h参数）被称为“混合”参数，因为它们使用Z参数，Y参数电压比和电流比以表示电压和电流之间的关系两个端口网络．H参数在难以测量Z或Y参数(如a晶体管)．

H参数封装了电路中所有重要的线性特性，因此它们对于仿真是非常有用的。h参数中电压与电流的关系可表示为:

这可以用矩阵形式表示为:

为了说明H参数有用的位置，牵引的情况理想变压器，其中Z参数不能使用。因为这里，理想变压器中电压和电流的关系是，

由于理想变压器的电压不能用电流来表示，因此无法对变压器的电压进行分析变压器因为一个变压器没有Z参数。这个问题可以通过使用来解决混合参数(即。h参数)．

如何查找双端口网络中的H参数

让我们短路a的输出端口两个端口网络如下所示,

此时，在短路输出口输入电压与输入电流之比为:

这被称为短路输入阻抗。此时，短路输出口的输出电流与输入电流之比为:

这叫做网络的短路电流增益。现在，让我们打开1号端口的电路。在这种情况下，将没有输入电流(I₁=0)但开路电压V₁通过端口1显示，如下所示:

现在:

这被称为反向电压增益，因为，这是输入电压与网络输出电压的比值，但电压增益被定义为输出电压与网络输入电压的比值。

现在:

它被称为开路输出准入．

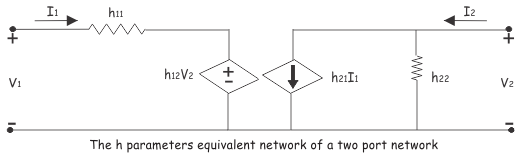

h参数双端口网络的等效网络

画h参数a的等效网络两个端口网络，首先，我们必须用h参数写出电压和电流的方程。这些都是:

式(i)可以表示为基于的电路Kirchhoff电压法：

式(ii)可以表示为基于的电路基尔霍夫电流定律：

将网络的这两部分结合起来，我们得到:

逆混合参数或g参数

还有一组参数与h参数密切相关。这些参数被称为逆混合参数或者g参数．电流和电压之间的关系g参数表示为:

以矩阵形式:

地点:

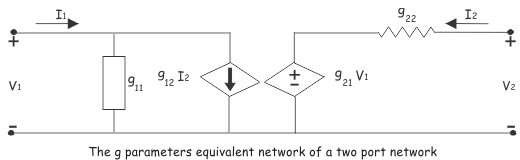

g双端口网络的参数等效网络

G参数与h参数的计算方法相似。利用g参数可以构造出二端口网络的等效电路。

g参数中电流与电压的关系为:

根据等式（III），我们可以显示：

由式(iv)可知:

结合这两个电路，我们得到，

h参数用于分析双极结型晶体管或者是机器。而g参数则用于分析结场效应晶体管或JFET。
