什么是和门?
与门是具有两个或多个输入和一个输出的逻辑门。与门操作逻辑乘法规则。在这个门，如果任何一个输入是低的(0)，那么输出也是低的。如果所有的输入都很高(1)，那么输出也会很高。一个与门可以有任意数量的输入，尽管2输入和3输入与门是最常见的。
有很多集成电路这就是我们后面会讲到的逻辑。首先让我们更好地理解和门输出与输入之间的关系。
有两个二进制数字- 0和1。我们刚刚说了和门执行a二进制乘法的二进制位数。0和0相乘得到0 1和0或者0和1相乘得到0。只有当1乘以1时，我们得到1。
换句话说，与门是一种数字设备，只有在所有输入都是高的情况下才产生高输出，在所有其他输入条件下产生低输出。高数字信号逻辑为1，低数字信号逻辑为0。
与门可以有任意数量的输入探头，但只能有一个输出探头。
2输入与门
双输入和门的符号逻辑表示为:
其中A和B表示门的输入，X表示输出。A、B和X在逻辑上可以是0(低)或1(高)。
因此，与门的逻辑运算可以表示为:
A和B的所有乘法组合都可以用A的表格形式表示出来真值表。真值表列出了一个特定数字逻辑电路输入的所有可能组合的输出。的真值表2的输入和门可以表示为:
3输入与门
如果有三个输入而不是两个输入，这将改变与门的逻辑符号和真值表。

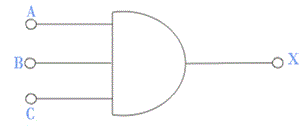

3输入和门的逻辑符号表示为:
3输入和门的真值表为:
在数字电子技术yabo和365哪个平台更大，其他逻辑门包括不是盖茨,或门,NAND盖茨,盖茨也不,XOR门,XNOR门。
与门电路图
和门二极管电路图

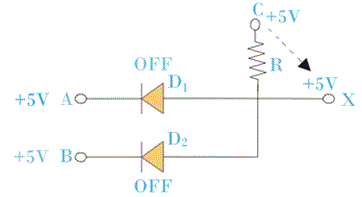

当二极管用于设计和栅极时，称为二极管和栅极。二极管和门的基本电路如下图所示
在上面的二极管电路中，我们首先在c处施加+5V，现在如果我们在A和B处施加+5V，两个二极管都是反向偏置的，因此表现出两者的特性二极管如断路或开路。
在这种情况下，两个二极管都是关着的当前的将流经电阻器R和电压X处也会出现C (+5V)的值。当X处出现电源电压+5V时，电路的输出被认为是高的或逻辑1。

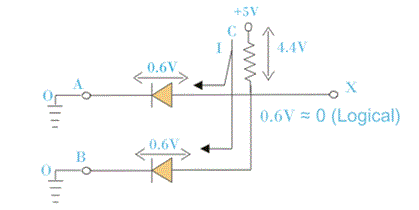

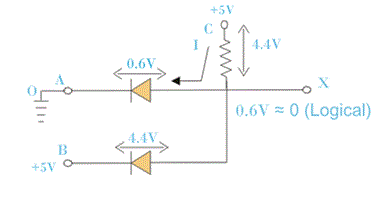

现在，如果点A或B或两者都应用0伏或接地，各自的二极管将成为正向偏压，因此表现为' ON '或短路。在这种情况下，C点的电源电压+5V将通过两个二极管中的一个或两个到达地电位。
当电流从C流过电阻R到地，整个5V将在电阻上下降，因此X处的电压将变得低或逻辑上为零。
在转发偏置状态下的二极管并不表现为理想的短路;一些电压降将在正向偏压二极管上，这等于正向偏压电压。
在低输出条件下，这个电压降会在X处出现，所以实际的低输出不是0V，而是0.6 - 0.7V，理想情况下是零。
栅极晶体管电路图

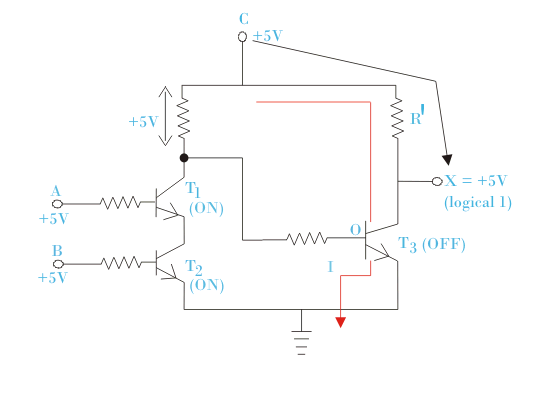

晶体管和栅极也可以实现与逻辑栅极。与门的晶体管电路图如下所示:
在上述电路中，当A或B或A和B都接地或在0V电位晶体管T1或T2或两个T1和T2分别处于关闭状态。
这是因为A端和B端是晶体管T的基极1和T2分别。零基极电压使晶体管关闭1和T2晶体管T是开路基极吗3.有足够的势能使T3.上。
的当前的然后开始通过T输送到地面3.。结果，整个电源电压将在R上下降1，终端X的势就会变低，或者逻辑上为零。
如果任何一个晶体管T1和T2当两个晶体管串联在一起时，同样的结果将出现在输出X处。

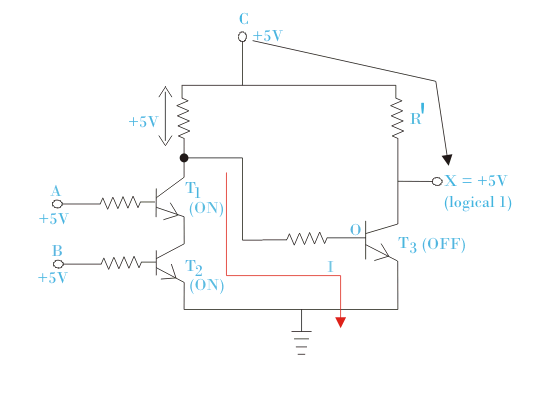

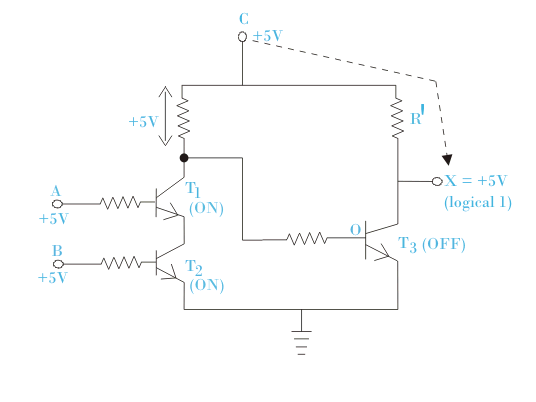

现在我们来检查一下，如果A和B的逻辑值都很高，那么X的逻辑值是多少。如果我们在A和B处同时施加+5V，即晶体管T的基极处1和T2分别。
这使得晶体管T1和T2都很好。进入供应电压会在R和晶体管T的基极上下降吗3.是0和T3.变得不正常。因此，电源电压+5V出现在X处，X在逻辑上变为1或高。

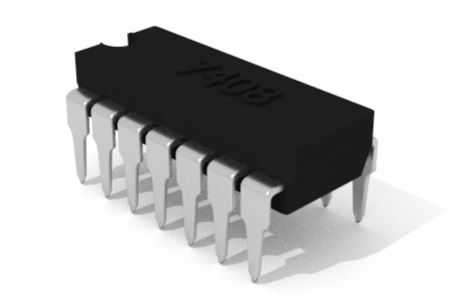

和栅极IC 7408

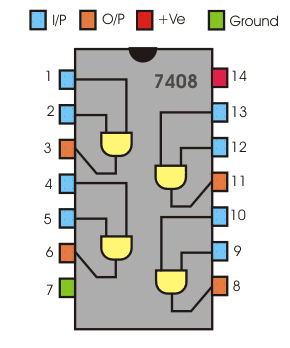

For和Gate IC号码在TTL是7408。7408是四路2输入集成电路，四个门同时存在。让我们看一下7408的内部图表。
这里引脚1和2是第一个门的输入，它们各自的输出是3。再次，4和5是其输出位于引脚6的第二门的输入。第四个的输入是引脚12和13，引脚11是它的输出。
引脚14是电源输入，如果输入，最大可达5.2伏特直流电压如果超过这个值，可能会对IC造成损坏。
和闸口IC 4081

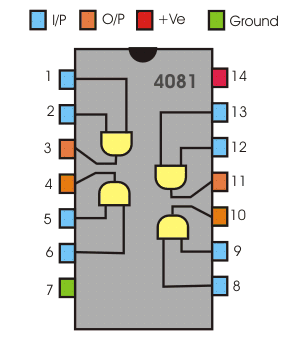

在CMOS逻辑中，即互补场效应晶体管门的逻辑I.C号码是4081。这个集成电路也有两个输入和一个各自的输出。在这个集成电路中也有4个门在一起。现在看下面这个电路的内部图，使它更清楚。
引脚1和2是输出为3的第一个门的输入。同样，引脚5和6是其输出位于引脚4的第二门的输入。7是接地的。引脚8和9是第三门的输入，其输出在引脚10。
再次引脚13和12是第四输入和门其输出在引脚11处。引脚13和12是第四和门的输入，其输出在引脚11。引脚14是一个最大5.2伏的电源直流电电源可以用来激活集成电路。
CMOS和TTL的电路是不一样的，这一点必须注意。
