什么是不是门？

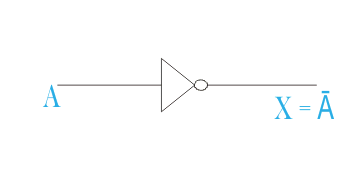

一种不是门是反转数字输入信号的逻辑门。因此，一个NOT门有时被称为逆变器（不要与a混淆电源逆变器）。当其输入低（逻辑0）时，NOT门始终具有高（逻辑1）输出。相反，A.逻辑不门当输入高（逻辑1）时，始终具有低（逻辑0）输出。NOT门的逻辑符号如下所示：
如果AN NOT GATE的输入二进制变量被认为是A，则门的输出二进制变量将是Â。由于不操作的符号是（ - ）栏。如果a的值为1。
然后，如果A的值Â= 1，则Â= 0并且相反。
真值表列出了特定数字逻辑电路的输出，以了解其输入的所有可能组合。该真相表A.不是门可以代表：
其他逻辑门包括和盖茨那或门那NAND盖茨那也不是盖茨那XOR门那Xnor盖茨。
不是栅极晶体管电路图

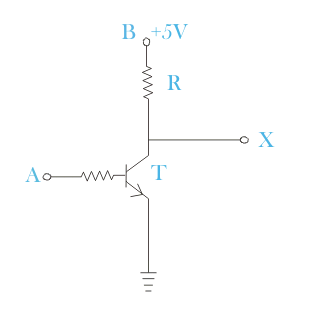

通过使用简单的双极晶体管可以容易地实现A Not Gate。下面示出了不门（也称为晶体管逆变器）的晶体管电路图：
上面的晶体管图将用于演示音符门的工作原理。
如何不合适工作

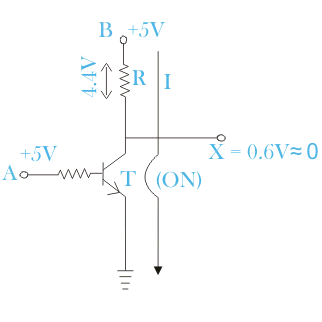

当施加高输入电压时，让我们检查上述晶体管电路，即+ 5V。
在这种情况下，晶体管T获得足够的基础潜力以使其“开”。
一旦晶体管变成，供应电压（+ 5V）在B时将通过电阻R获得地球的路径。在条件下，晶体管的理想情况下会表现短路，因此整个电源电压将掉落电阻器r和no电压将出现在x并因此出现逆变器的输出或不是门将是零。实际上，会有一些电压下降即使在晶体管的条件下，横跨收集器和发射器。
该集电极 - 发射极电压约为0.6V。因此，在上述输入条件下，整个电源电压+ 5V不会丢弃电阻器，而是它将是5 - 0.6 = 4.4V。因此，0.6V实际上被认为是逻辑零或低。

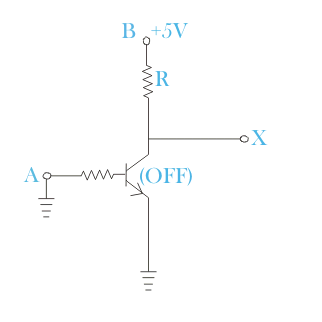

现在让我们检查输入A = 0V的条件，其中晶体管的基站是用0V或接地给出的。
在该条件下，由于晶体管的基极为0电位，晶体管T将处于关闭状态，因此，电源电压不会得到地球的任何路径，并且整个电源电压将出现在输出端子处当输入端A为低电平或逻辑零时，不高或逻辑1。
不是门IC.

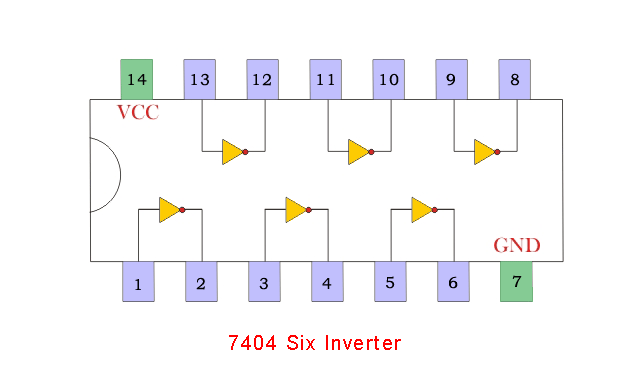

IC在市场上提供不是门IC 7404是IC 7404.一个7404 IC包含总共六个晶体管逆变器还是仅六个不是门。
