变压器矢量图:它是什么,如何画画

什么是矢量图?

一种矢量图是可以表示一个或多个向量的图。在矢量图上,交替的数量由箭头表示。箭头的长度代表了RMS值交替的数量。角度位置表示载体的相对位置(交替的当前的或者电压关于另一个向量或参考轴。箭头表示载体作用的方向。当电量远离源朝向负载方向时,载体表示数量被认为是阳性载体。

变压器矢量图

三相电量可以由矢量图表示。表示三相数量的矢量图称为三相矢量图。

一种变压器三相矢量图是确定一个故障计算​​所必需的电力系统。实际上,几乎每个电力系统都涉及三相权力

三相矢量图通常用于表示3阶段变形金刚被称为变压器矢量图

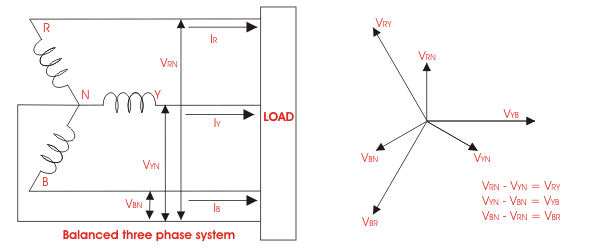

a的电压三相系统如下图所示:

三相矢量图


载体的相位序列,代表电压,通过箭头显示在图中。术语阶段序列用于指示向逆时针旋转相对于彼此相对于彼此放置的顺序。在上方的图中,三相到中性电压旋转。

这意味着它们将在序列首先R中达到最大正值,然后达到Y,然后是B.该序列被称为正序列。这代表了系统的正常健康状况。您可以通过学习我们的方式了解有关矢量图和变压器的更多信息电气MCQ
