作为介绍，我们可以通过电源。只不过是一种可以向连接电路提供电力的设备。他们可以是一个目前的来源或者一个电压源。在这里，我们可以讨论一下最常用的电压源。电压源实际上是一种无源元件，它可以为电子通过其所连接的导线产生持续的力。它通常是一个双终端设备。
电压源类型
- 独立电压源:它们有两种类型-直接电压源和交流电压源。
- 电压源的依赖:它们有两种类型-电压控制电压源和电流控制电压源。
独立电压源
能向电路提供稳定电压(固定或随时间变化)的电压源，它不依赖于电路中的任何其他元件或数量。
直接电压源或时不变电压源
的电压源它可以产生或提供常数电压作为输出称为直接电压源。电子的流动将是一个方向，极性将永远不变。电子的运动当前的总是朝着一个方向。电压的值不会随时间而改变。例子:直流发电机,电池、细胞等。
交流电压源
能产生或提供交流电压作为输出的电压源称为交流电压源。在这里，极性在一定的时间间隔内被逆转。这个电压使电流在一段时间内沿着一个方向流动，然后在另一段时间内沿着不同的方向流动。这意味着它是时变的。示例:直流到交流转换器，交流发电机等。

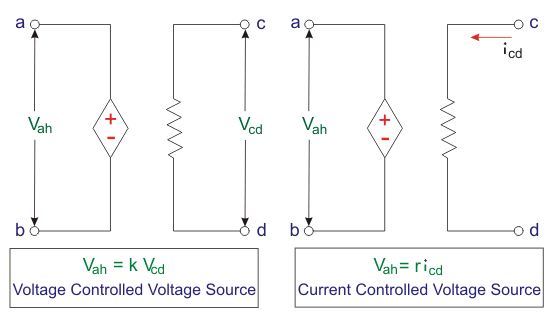

依赖或控制电压源
的电压源提供不稳定或固定的输出电压，并且始终取决于电路的任何其他部分中的电压或电流的其他数量被称为相关电压源。他们有四个终端。当电压源取决于电路的任何其他部分中的电压时，然后调用它电压控制电压源(理想)。当电压源依赖当前的在电路的任何其他部分，那么它被称为电流控制电压源(CCVS)(见下图)。

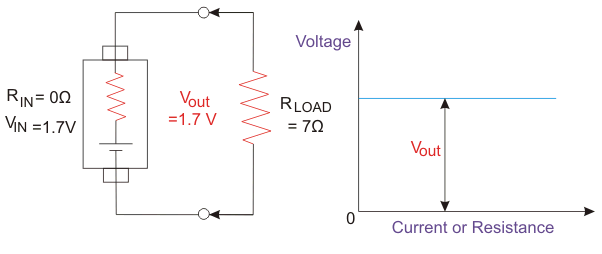

理想电压源
能给电路提供恒定电压的电压源，它也被称为独立电压源，因为它与电路所吸引的电流无关。内部的价值电阻这里是零。也就是说，不会因为内部阻力而浪费能量。不管负载电阻或电路中的电流如何，这个电压源将提供稳定的电压。它作为一个100%有效的电压源。其理想电压源的所有电压都可以完美地降至电路中的负载。
为了理解理想电压源，我们可以以上面所示的电路为例。的电池这里显示的是一个提供1.7V的理想电压源。内阻R在= 0Ω。电阻负载在电路R负载= 7Ω。在这里，我们可以看到负载将接受所有的1.7V的电池。

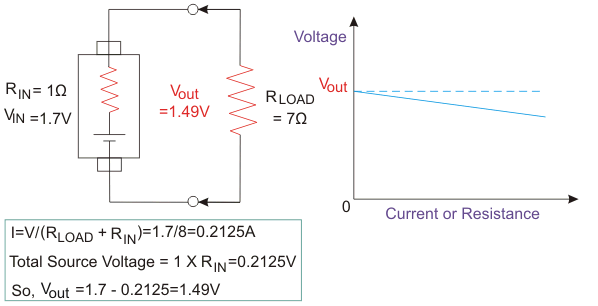

真实或实用电压源
接下来，我们可以在上面解释的类似电路中考虑一个具有实际电压源的内阻为1Ω的电路。由于内阻，会有少量的电压降在r.在。因此，输出电压将从1.7V降至1.49V。因此，在实际情况下，由于内阻导致的源极电压将降低。
我们现在可以得出这样的结论:理想电压源保持为模型，而实际电压源的内部是最小的电阻得到电压源接近理想的功率损耗最小的。
