变压器：它是什么？（定义和工作原理）

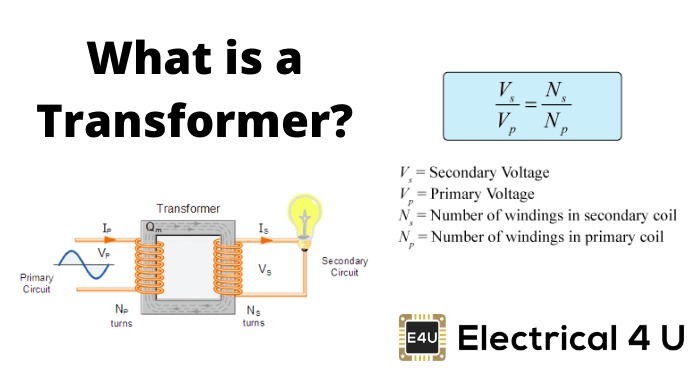

什么是变压器？

变压器的工作原理

这变压器的工作原理很简单。互感在两个或更多个绕组（也称为线圈）之间允许电能在电路之间传送。下面进一步详细解释该原理。

变压器理论

假设您有一个绕组（也称为线圈），其由交流电源提供。这交替的电流通过绕组产生围绕绕组的连续变化和交替的磁通量。

如果另一条绕组接近此绕组，则该交替通量的一些部分将与第二绕组连接。由于该磁通量在其幅度和方向上连续变化，因此在第二绕组或线圈中必须有变化的磁通连杆。

根据法拉第的电磁诱导定律，将有一个EMF在第二次绕组中诱导。如果关闭该次级绕组的电路，则电流将流过它。这是基本的变压器的工作原理。

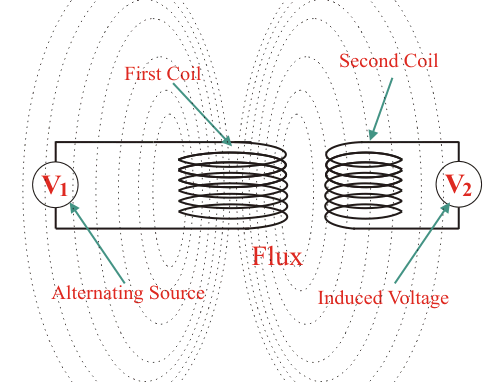

让我们使用电气符号帮助可视化这一点。接收的绕组电力从源代码被称为“初级绕组”。在下图中，这是“第一线圈”。

绕组产生所需的输出电压互感通常称为“次级绕组”。这是上图中的“第二线圈”。

将初级绕组之间的电压提高的变压器被定义为a升级变压器。相反，将初级绕组之间的电压降低的变压器被定义为a降压变压器。

变压器是否增加或减少电压电平取决于变压器的主侧和次级侧之间的相对匝数。

如果初级线圈上的初级线圈有更多的次线圈，则比电压降低（下降）。

如果初级线圈上的次数比次级线圈较少，而不是电压会增加（加紧）。

虽然上面的变压器图在理论上是可能的理想的变压器- 这不是很实用。这是因为在露天中，从第一线圈产生的磁通量的非常小部分将与第二线圈连接。因此，流过连接到次级绕组的闭路的电流将非常小（且难以测量）。

助焊剂键的变化率取决于具有第二绕组的连接通量的量。因此，理想情况下，几乎所有初级绕组的通量都应连接到次级绕组。这通过使用a有效且有效地完成核心变压器。这提供了两个绕组共用的低磁阻路径。

这变压器核心的目的是提供低磁阻路径，通过该路径通过该路径，通过该路径通过初级绕组产生的最大通量量通过并与次级绕组连接。

最初通过变压器的电流被称为变压器浪涌电流。

如果您更喜欢动画解释，则下面是一个视频解释了变压器如何工作：

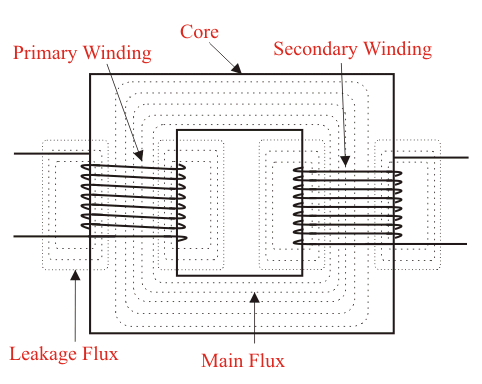

变压器零件和施工

变压器的三个主要部分：

• 变压器初级绕组
• 变压器磁芯
• 变压器的二次绕组

变压器初级绕组

它产生磁通量当它连接到一个电源。

变压器磁芯

这磁通量由初级绕组生产，将通过这种低磁阻路径与次级绕组连接并创建关闭磁路。

变压器的二次绕组

通过初级绕组产生的磁通量通过芯，将与次级绕组连接。这种绕组也在同一核心上缠绕并给出所需的输出变压器。
